美的空气能热水器工程实例——各组件工程安装作用说明
来源：美的空气能 Www.Midea-Buy.Com时间：2014-09-23

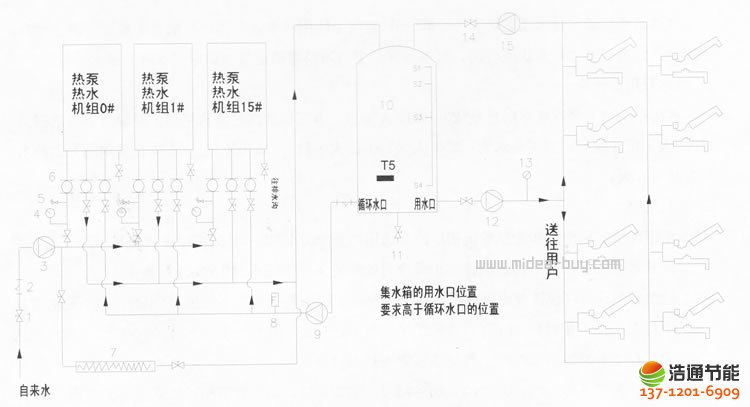

美的空气能热水器网上销售服务中心前面有讲到过：美的空气能热水器工程实例——东莞某宾馆热水工程简介，今天小编继续为您解答这个工程的安装问题，即美的空气能热水器工程实例——各组件工程安装作用说明（要结合下图来阅读）
| 序号 | 名称 | 作用及说明 |
| 1 | 截止阀 | 靠锥形物上下移动来调节管道系统水流量的大小且可防止水倒流 |
| 2 | 过滤器 | 过滤杂质，保护板式换热器 |
| 3 | 进水泵 | 当冷水供水压力过低时启动 |
| 4 | 压力表 | 调试，维修时使用，查看系统水压力 |
| 5 | 自动排气阀 | 自动排除系统空气，一般安装在系统最高处 |
| 6 | 活接 | 减少震动 |
|
7 |
辅助电加热器(用 户自选) |
环境温度低于某设定值时启动 |
| 8 | 水流开关 | 常闭，当通过控制点的水流达到一定流速时连通，启动主机运行 |
|
9 |
循环水泵 |
将水箱的水打到整个系统的末端，并提供一定的压力，同时将管路 中冷水再次循环去加热。 |
|
10 |
集水箱(要求用水 口高于循环水口) |
储存热水 |
| 11 | 集水箱清洗阀 | 排除保温水箱清洗时的污水 |
| 12 | 用水泵 | 把水箱热水打到用户端 |
|
13 |
压力开关并联水流 开关 |
根据用户末端出水压力以及最不利环路阻力确定，控制水泵的开启。 |
| 14 | 电磁阀 | 由温度开关控制。 |
| T5 | 水箱感温包 | 检测水箱水温，决定水箱水循环加热与否 |
| S1-S4 |
四段式水箱水位 开关 |
不同水位控制系统以循环或者直热式生产热水 |
编辑：美的热泵
