　　1、美的空气能热泵线控器安装须知

　　1)在热水机电控盒内指定位置装入连接的5位端子排并根据标识正确连好线。

　　2)线控器是低压回路，严禁与2 20V市电或380V以上高压线直接接触，也不得置于同一布线管内，两管间要有300到500mm的间隔，线控器信号总线不要超过40m，如超过请与工厂联系。

　　3)线控器连接屏蔽线一定要可靠接地。

　　4)线控器的连接线中间不得进行过渡连接或加长连接。

　　5)线控器连接好后，其信号线不得用兆欧表对其做绝缘检查。

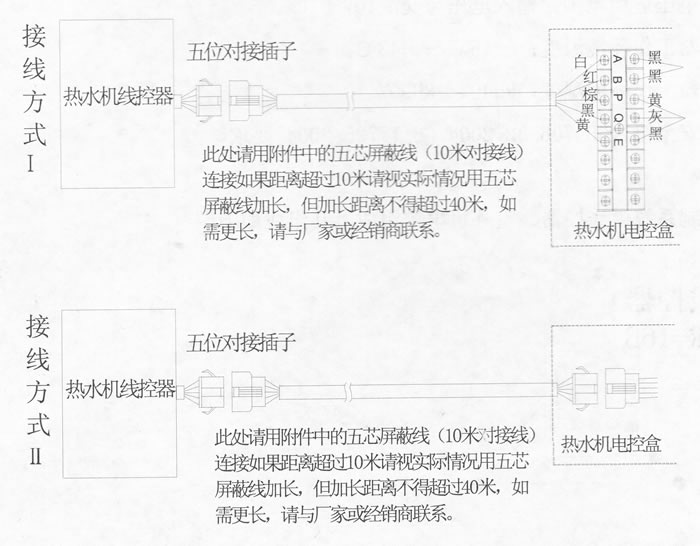

　　2、美的空气能热泵线控器接线方法及原理

　　在安装连接该线控器时，注意AB端口为线控器电源输入端，由于为交流电源，接入端子AB时无需考虑线序。但P、Q、E三个接口为通讯接口，必须对应连接。

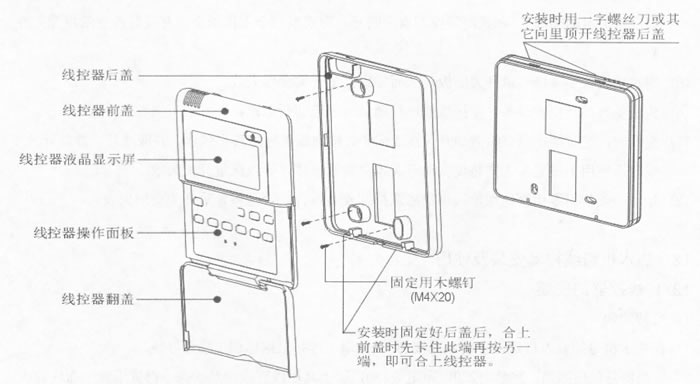

　　3、美的空气能热泵线控器安装方法

　　注意：螺钉拧得过紧会导致后盖变形以及液晶破裂。安装时线控器得连接电缆需多留一定长度，以便维修时能取下线控器。
