　　执行标准：GB/T 21362-2008

　　适用型号：RSJ-120-532V

　　RSJ-200/S-532V

　　RSJ-420/S-820

　　尊敬的用户：

　　感谢您使用美的公司的产品!

　　为了您正确使用本热水机产品，请在安装和使用前仔细阅读本说明书，并妥善保管以供日后参考。

　　您所使用的是美的空气能热水机产品，需要进行定期的清洗和保养。如果不能得到正确的清洗与保养，其故障率将增加且使用寿命大为缩减。定期深入的清洗可以清除机组内累积的水垢或灰尘等，可以有效提升机组换热能力，减少系统的耗电量。

　　如果冬季短时间内不使用时，请保证机组全天上电。如果冬季长期不使用时，请务必排净系统中的水，避免系统冻裂。

　　请您每年定期与美的当地服务网点或直接与我司联系，我司将指派专业人员给您提供有偿的检查和保养服务。

　　全国24小时服务热线：400-8899-315

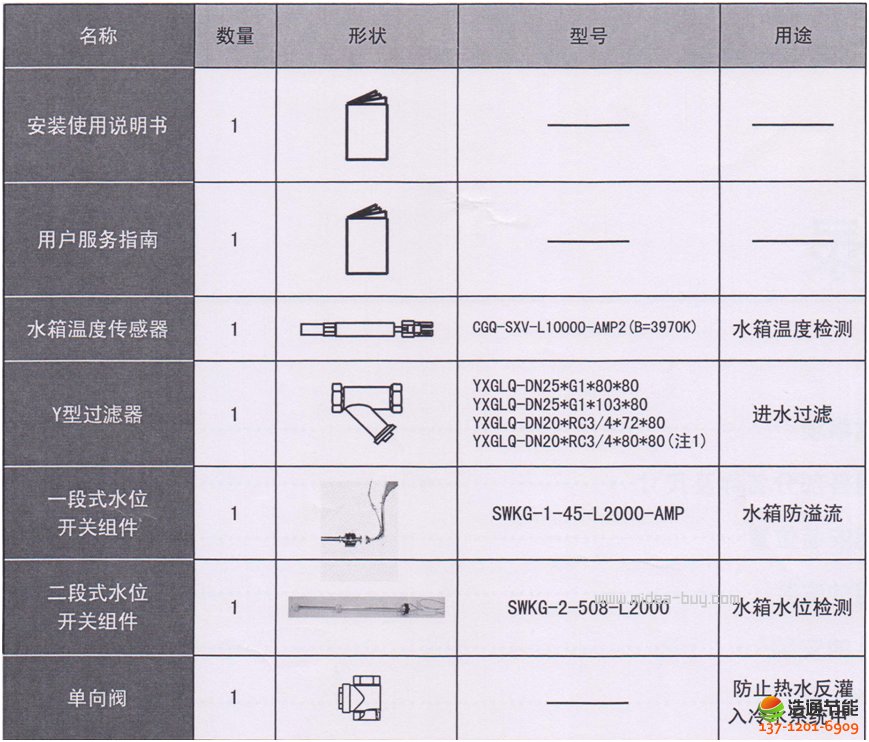

　　附件

　　▲注意：

　　注1：RSJ-120-532V与RSJ-200/S-532V机型标配的Y型过滤器型号为YXGQ-DN20*RC3/4*72*80或者YXGLQ-DN20*RC3/4*80*80，RSJ-420/S-820机型标配的Y型过滤器型号为YXGLQ-DN25*G1*80*80或者YXGLQ-DN25*G1*103*80。

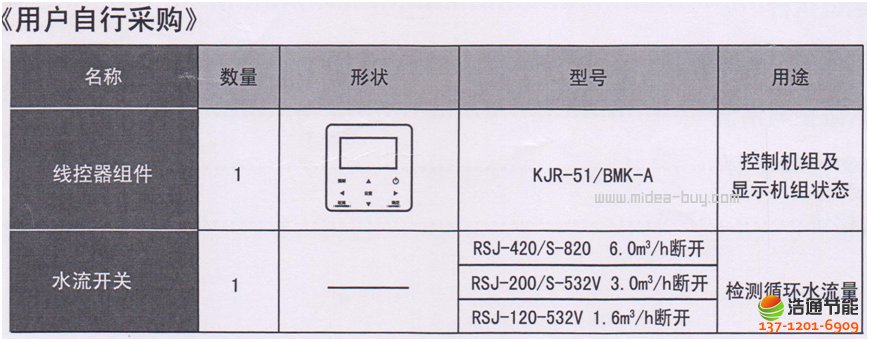

　　注2：单台机组必须安装-套水位开关(水流开关)及线控器，多台机组并联时可根据客户要求选择-套以上的上述配件。

　　1、注意事项

　　安装使用前，请详细阅读本安装使用说明书。

　　以下所述为安全上应注意的重要内容，请务必遵守。

　　以下图标所代表的意义为：

　　▲注意表示错误处理将导致人员伤害或物资损失。

　　▲警告表示错误处理将导致人员受重伤或死亡。

　　▲警告

　　·请委托经销商或专业人员安装，安装人员必须具备相关专业知识。禁止自行安装，否则，可能导致漏水、触电、火灾等事故。

　　·当机组需要移动、维修或再安装时，请委托经销商或专业人员进行操作，禁止自行维修或再安装，否则，可能导致漏水、触电、火灾等事故。

　　·机组不可安装在易燃物(油漆、涂料、汽油、化学试剂等)附近，以防止发生火灾或爆炸。

　　·若不幸发生火灾，应立即将主电源关闭并采取相应正确的灭火措施。

　　·请使用指定容量的保险丝，不可使用铁丝、铜丝代替，否则将使机组严重损坏或发生火灾。

　　·客户自行购买的选配件必须使用本公司指定产品，否则可能导致漏水、触电、火灾等事故。

　　·进行电气安装时应遵守国家相关规定。

　　·机组必须进行可靠的接地。

　　·工程安装时，水泵必须采用-用-备。

　　·须增加备用系统或者有可靠的后备运行方案，避免出现系统故障时用户无热水可用的情况。

　　▲注意

　　·确认是否安装了漏电保护开关，否则可能导致人员触电。

　　·正确连接电缆。如果电缆连接方式错误，则可能损坏电气部件。不可用手接触冷媒排气管部件，以防被烫伤。

　　·根据说明书要求对机组进行定期维护，以保证机组运行状况良好。

　　·若机组出现故障停机，请联系当地美的客服中心，在找出故障原因并排除后方可重新开机，不可在故障没有排除的情况下强行开机。

　　·若出现制冷剂泄漏，要立即切断机组所有电源开关。

　　·当发生保险丝屡次熔断或漏电保护开关频繁跳开的情况时应立即停止运行，切断手动电源开关，并及时与当地经销商或美的客服联系解决。

　　·此说明书所有图示只是为解释的目的，其外观及功能也许和您购买的热水机外观和功能不完全-致，请以实际产品为准。

　　2、机组各部分名称及尺寸

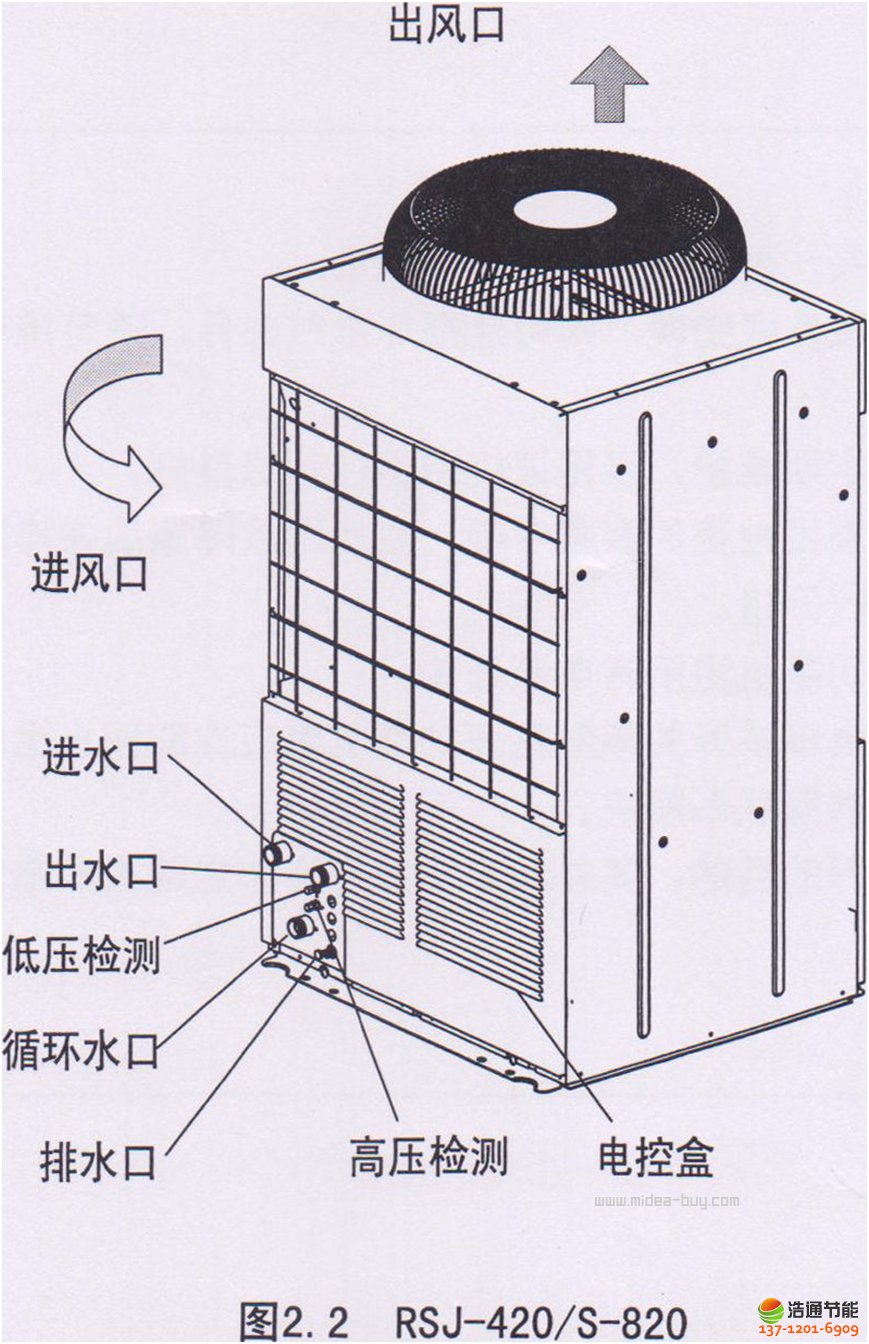

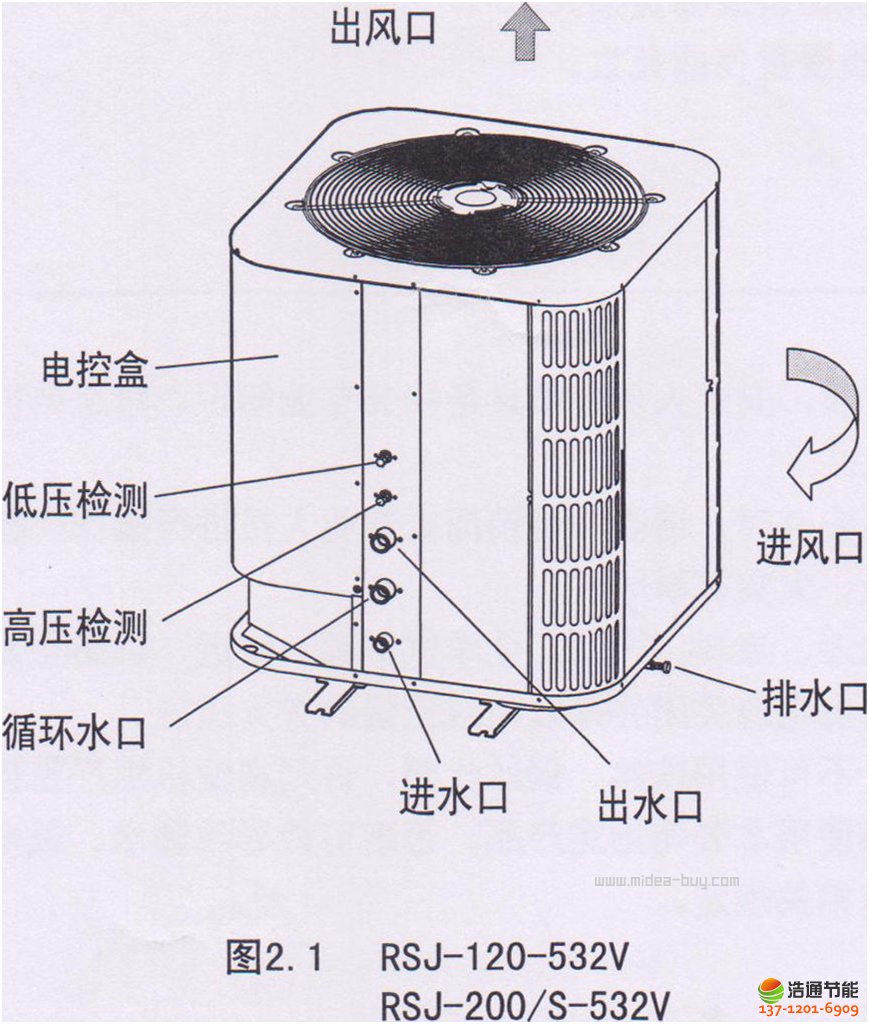

　　2-1、机组各部分的名称

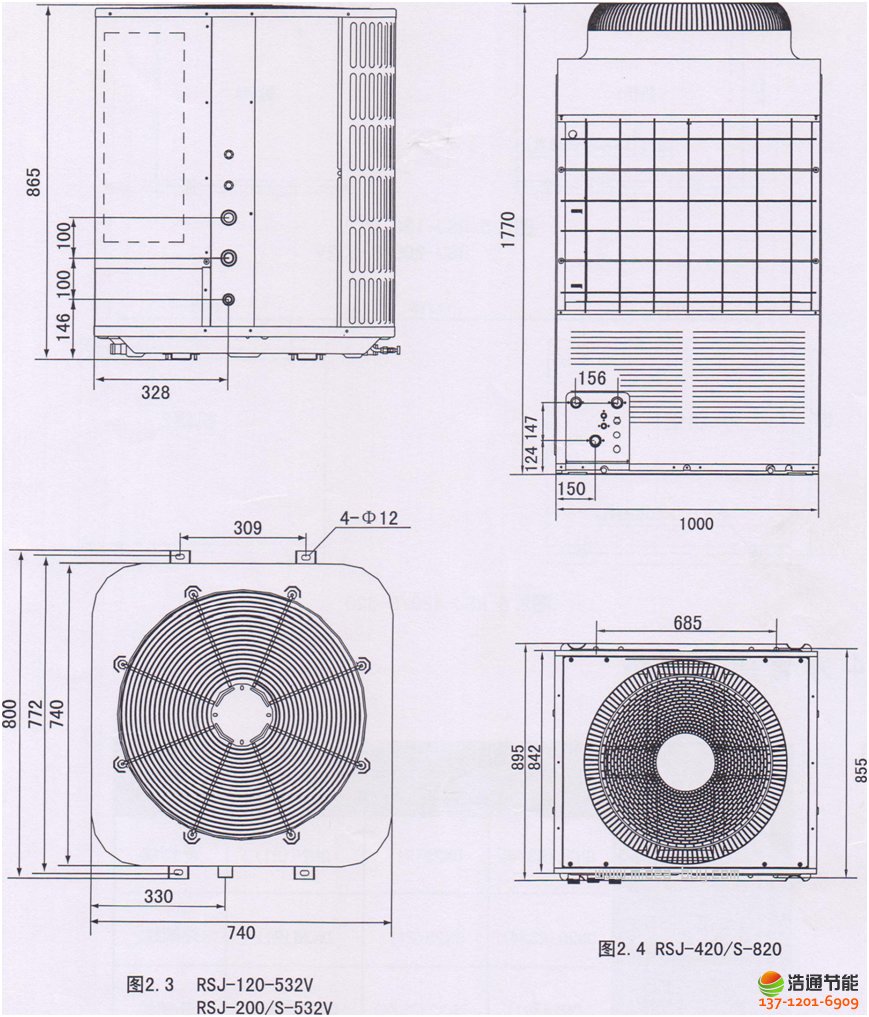

　　2-2、机组外观尺寸(单位为mm)

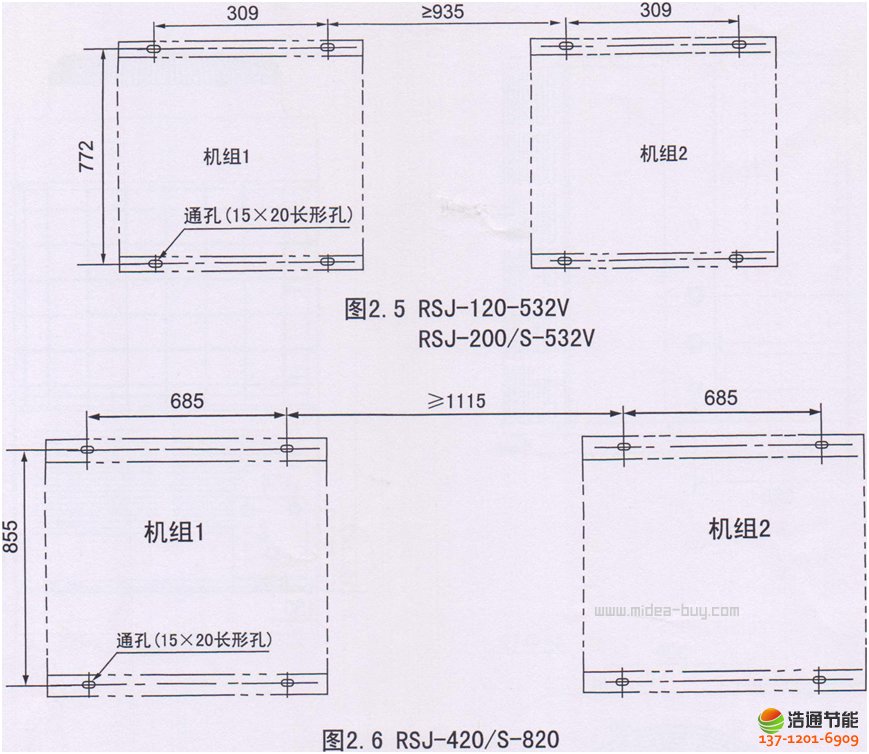

　　2-3、地脚螺栓的距离(单位为mm)

　　2-4、水管接头规格

表2.1

　　3、机组安装位置

　　3-1、机组安装位置

　　1)机组可以安装在合适的地面上或屋面上，但均需保证足够的通风量。

　　2)应避免将机组安装在海边等高盐区域。

　　3)避免将机组装在对噪声和振动有较高要求的地方。

　　4)机组的安装位置应选择在尽量避免处于阳光直射之下，同时须远离可能腐蚀机组的地方(例如灰尘、油烟多的环境)。

　　5)机组应采取安全隔离措施，如设置防护栏等，以防止损坏机组或造成安全事故。

　　6)机组安装基础高度应不低于100mm，要求安装场地有排水地漏，保证排水顺畅，不能有积水。

　　7)地面安装时，机组的钢底座应置于平整的混凝土基础上，混凝土基脚应延伸于冻土层以下。切勿将机组基础与建筑物基础相连，以免传递噪声和振动影响他人。机组底座上备有安装孔，可以用来将　　机组与基础紧固连接。

　　8)机组安装于屋面时，屋面必须有足够的强度以支承机组和检修人员的累加重量。机组可支承在类似地面安装用的混凝土基础或槽钢架上。承重槽钢与机组减振器安装孔须处于同-中心线上，并且须具有足够宽度以便于安装减振器。

　　9)对于特殊安装要求的场合请向建筑承包商或建筑设计师或其他专业人士咨询。

　　10)机组安装在屋顶或空旷处，应按照国家标准《GB50057-2010建筑物防雷设计规范》的要求，对整个热水系统增设避雷措施。

　　3-2、水箱安装位置

　　1)必须能提供足够的安装和维护空间。

　　2)必须支承面平坦，能承受保温水箱充满水的重量。

　　3)必须无腐蚀性气体泄露。

　　4)必须便于水管和电气的安装。

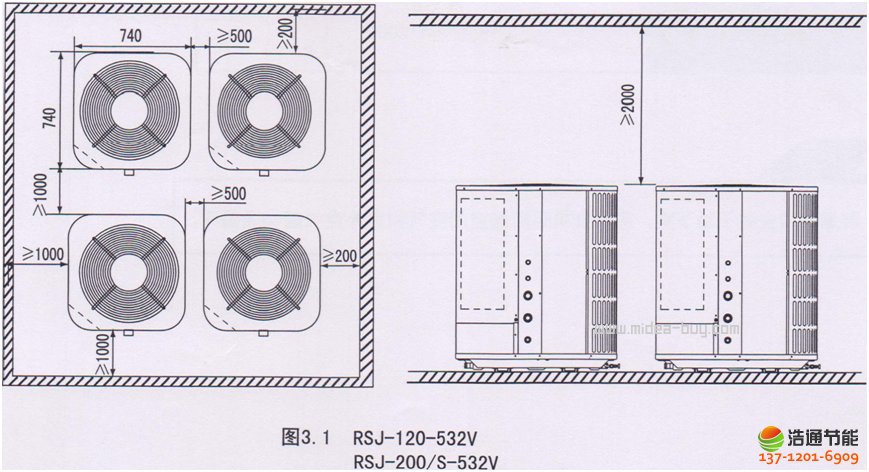

　　3-3、机组安装空间

　　在安装时，必须参照下列图例留出足够的安装及维修空间(单位：mm)：

　　3)机组循环风量

　　表3.1

　　3-4、机组的吊装

　　1)请用2条φ6mm以上的钢丝绳把机组吊起来搬运。

　　2)为避免机组表面擦伤、变形，请在与钢丝接触的机组表面处加上护板。

　　3)搬运完毕，请撤掉运输用垫板。

　　▲注意

　　·若是机组安装于地下室，应保证机组周围空间空气和室外空气能畅通循环。

　　4、机组的安装

　　▲警告

　　·对于RSJ-120-532V和RSJ-200/S-532V机型，机组安装后，用于防护蒸发器的塑料中空板包装需要拆下，若不拆除，将极大影响机组性能。

　　4-1、管道的连接

　　▲注意

　　·管道系统设计，施工必须符合国家水暖管道设计规范及相关标准。

　　·所有管道推荐使用PPR管，管内径推荐规格见表4.1。

　　·安装连接管过程中必须防止灰尘和其它杂物进入管道系统中。

　　·机组固定好后，才能安装水管。

　　·进水管、出水管、循环水管必须用保温材料包扎。

　　4-2、机组主管道规格选择

　　表4.1

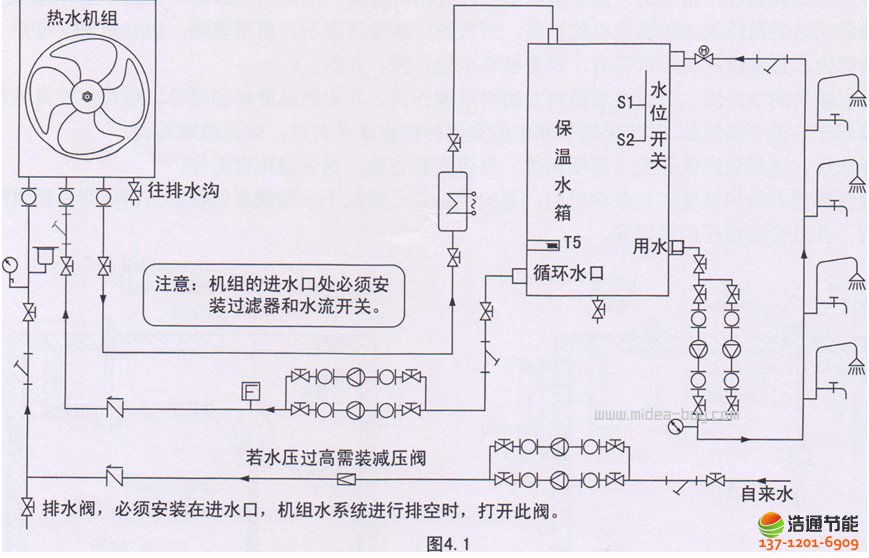

　　4-3、机组连接示意图

　　1)单台机组连接简图

　　2)多台机组连接连接简图(机组最多可并联4台)

　　▲注意

　　·直热进水管及循环水管必须安装止回阀，止回阀必须竖直安装，流向朝上。

　　·热水系统中必须安装循环水管、循环水泵以及水流开关，否则机组在环境温度12℃以下不能正常运行。水流开关安装在机组进水口处，水流开关断开值RSJ-120-532V 1.6m3/h、RSJ-200/S-532V 3.0m3/h、RSJ-420/S-820 6.Om3/h。

　　·机组的进水口处必须安装过滤器。

　　5、配件的安装

　　5-1水位开关、防溢流开关和水箱温度传感器的安装

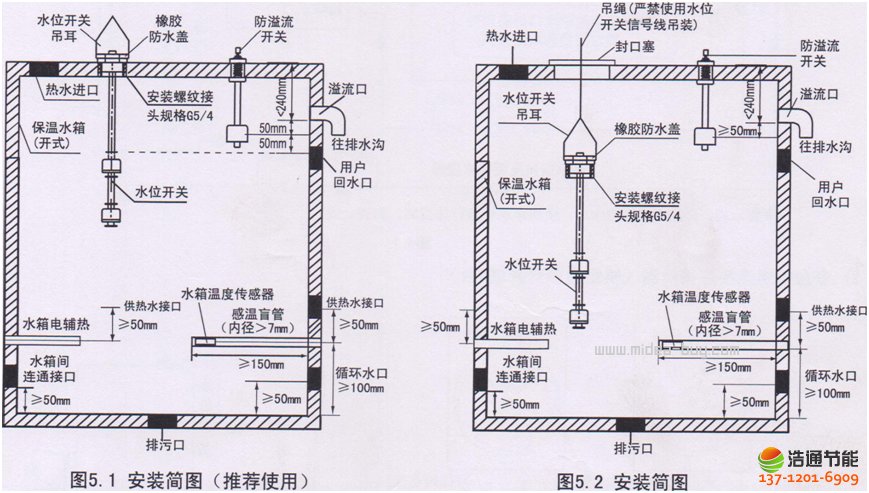

　　1)水位开关必须安装在水箱上的顶部安装接口上，并用力拧紧，然后将橡胶防水盖按下图5.1固定好。如果无法采用螺纹连接固定水位开关，则可通过水位开关吊耳悬吊安装，切忌悬吊水位开关其他部位，且水位开关不可受力，以免损坏水位开关，如图5.2。

　　2)为防止水箱内的水外流，必须在水箱内安装防溢流开关，其安装高度必须高于二段式水位开关的最高位浮子，低于溢流口，其连接端子和电控盒里的相应端子对接，详见接线铭牌。

　　3)安装完毕后，请检查水位开关(高低水位)是否安装正确，是否能正常工作。

　　4)T5温度传感器必须用盲管安装在水箱内，且安装位置必须低于水箱供水l21位置;否则会引起机组误运行，并且会造成压缩机损坏。

　　▲注意

　　T5温度传感器必须用盲管安装在水箱内，且安装位置必须低于水箱供水口位置;否则会引起机组误运行，并且会造成压缩机损坏。

　　5-2、水泵的选择安装

　　1)系统的设计压力为0.25MPa，工作压力范围为0.2-0.5MPa;

　　当系统进水压力超出压力范围时，机组会出现E0保护，机组停止运行。

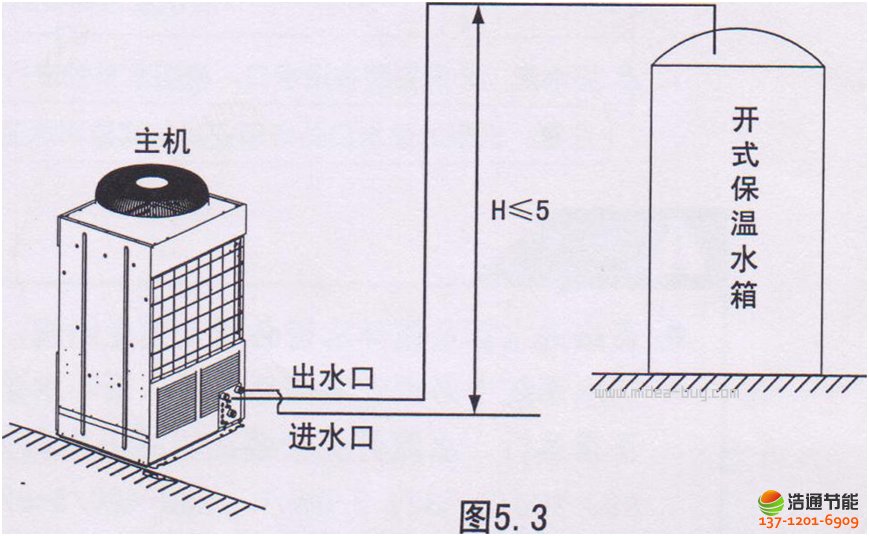

　　2)水箱与主机的相对位置要求(参见图5.3)。

　　若主机与水箱的高度差H>5米，请与美的客服中心联系。5-2-1进水增压泵的设计安装：

　　3)若进水口与自来水管网相连则必须接到自来水的主干管上：

　　①自来水压力≥0.4MPa时，必须安装减压阀，将机组的入水口压力调到0.2MPa;

　　②自来水压力<0.2MPa时，必须安装进水增压泵;

　　进水增压泵的额定扬程：20-自来水压力(米)，最大扬程必须小于30-自来水压力(米)。

　　如：自来水压力为0.1MPa时，则水泵的扬程为10米，最大扬程不超过20m。

　　4)机组进水从水箱取水(参见图5.4)进水增压泵的扬程：额定扬程为20m，最大扬程<30米。

　　5)进水增压泵的额定流量设计：

　　额定流量=机组额定产水量×机组台数

　　5-2-2、热水循环泵的选择

　　1)循环水泵额定扬程：

　　(LI+L2+….+Ln)×阻力系数+∑局部阻力+机组阻力

　　2)循环水泵的额定流量：

　　单台机组循环加热额定流量×循环机组数

　　机组循环加热时额定流量

表5.1

　　▲注意

　　热水循环泵必须选用热水泵;循环水泵耐温不能低于80℃。

　　5-3辅助电加热器的选型

　　1)若机组安装在南方，如广州、厦门等地区，则电辅热的功率为：主机额定制热量×(10%——30%)：

　　2)若机组安装在长江流域或西南地区，如长沙、贵阳等地区，则电辅热的功率为：制热量×(30%——50%)：

　　3)若机组安装在长江流域以北，如郑州、西安等地区，则电辅热的功率为：制热量×(80%——90%)。

　　▲注意

　　·辅助电加热器可以选择管道式电辅热或水箱电辅热，安装完成后必须通过拨码选择相对应的电辅热形式，否则可能导致机组故障或电辅热损坏。

　　·拨码设置方式详见6-7-1。

　　5-4、水箱制作安装要求

　　水箱的制作、安装请参考图5.1：

　　注：热水进水口及用户回水口不能正对水位开关，以免进水水流冲击到水位浮子，造成水流开关误动作。

　　……
