美的直热循环型空气能中央热水机组安装使用说明书（续）

　　美的空气能中央热水机组安装使用说明书|midea美的商用直热循环式空气源热泵热水器安装使用说明书|美的热泵故障代码|美的3P、5P、10P直热型空气源热泵热水器安装使用说明书（续）

　　执行标准：GB/T 21362-2008

　　适用型号：RSJ-120-532V

　　RSJ-200/S-532V

　　RSJ-420/S-820

　　美的直热循环型空气能中央热水机组安装使用说明书（一）

　　6、电气安装

　　▲注意

　　·所有电气安装必须由具有专业资格的电工执行，同时必须遵守当地和国家的相关标准。

　　·机组应使用独立电源，电源应符合机组要求的电源规格。

　　·机组必须可靠接地。

　　·按照国家有关电气设备技术标准的要求，设置好漏电保护装置。

　　·带漏电保护电源线需安装在室内或安装在满足防水要求的位置。

　　·连接的固定线路必须配有至少3mm触点开距的全极断开装置。

　　·电源线和信号线布置应整齐、合理，不能互相干扰，同时不与连接管和阀体接触。

　　·强电与弱电线平行时，请将电线分别放入各自的电线管中，而且要留有合适的线间距离。

　　·本机不配电源线，选配时请参照国家标准及本说明书要求。在室外使用的电源线不应轻于lEC 60245中的57号。如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。

　　·表6.2中的电源线径及连接长度表示电压下降幅度在2%以内的情况，当配线连续长度超过表中的值时，请遵循有关规定选定电线线径。

　　·所有接线施工完成后，经仔细检查无误才可接通电源。

　　·各种模式的选择与设置、故障检测等内容请详见《线控器使用说明书》。

　　6-1、机组电压运行范围

　　表6.1

　　6-2、电源配线

　　6-2-1、电源配线要求如下：

　　表6.2

　　6-3、控制线规格

　　表6.3

　　6-4、系统电源接线图

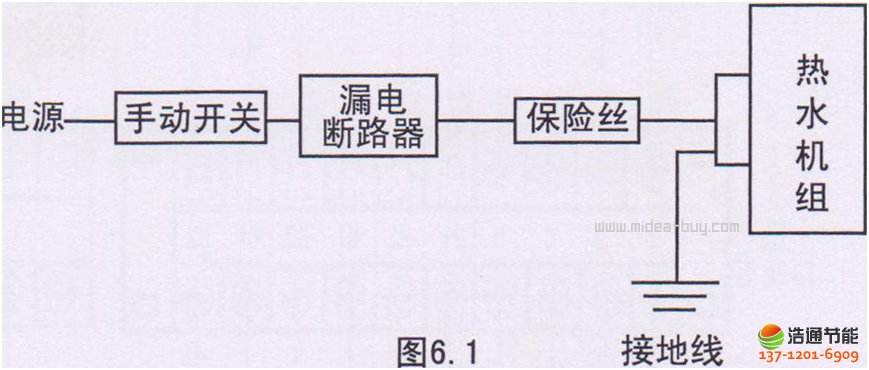

　　1)单台机组连接

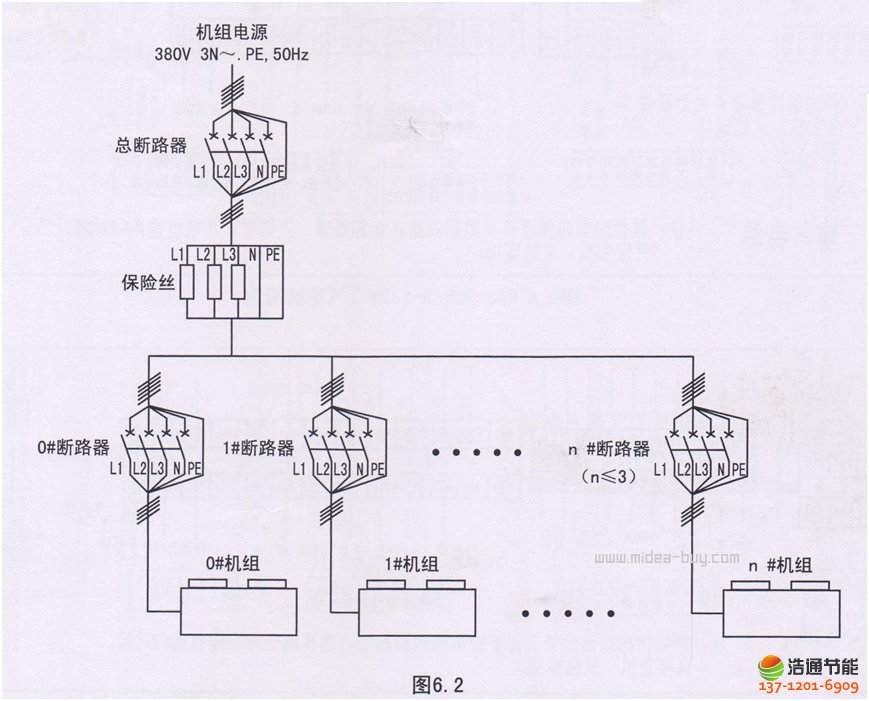

　　2)多台机组连接(仅供参考，以三相机型为例)

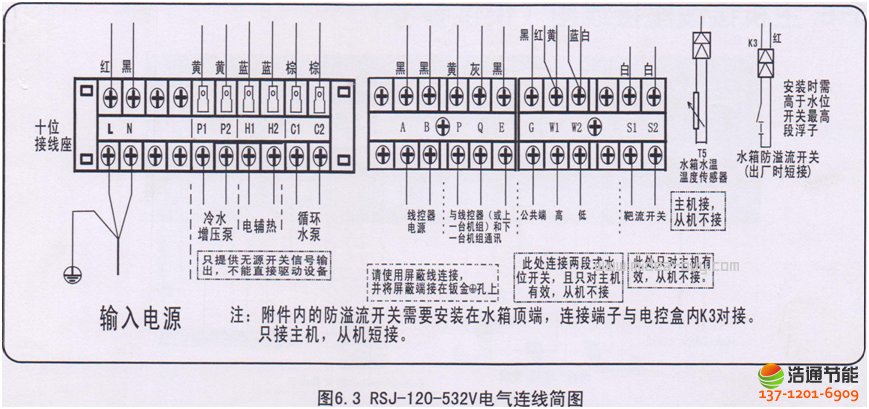

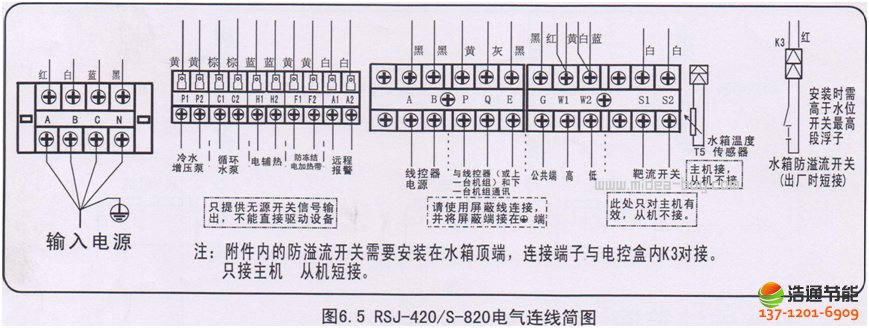

　　6-5、电气连接简图

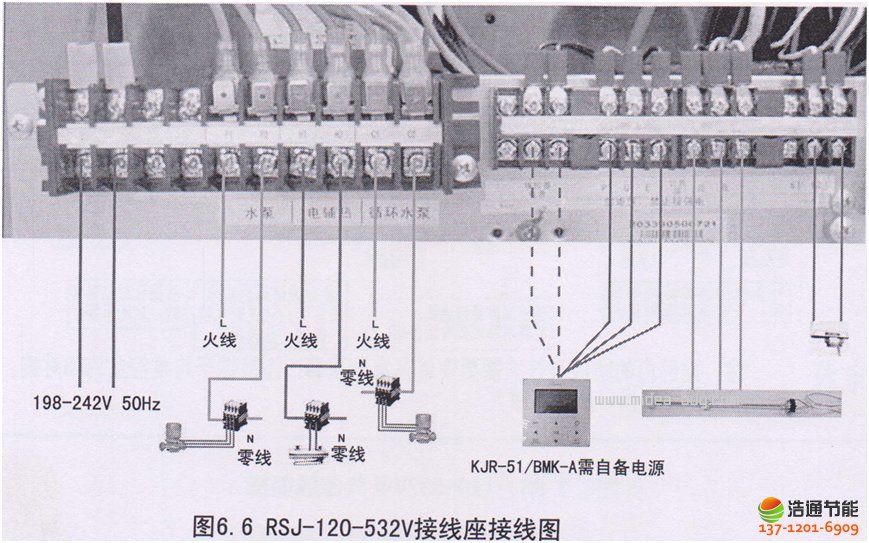

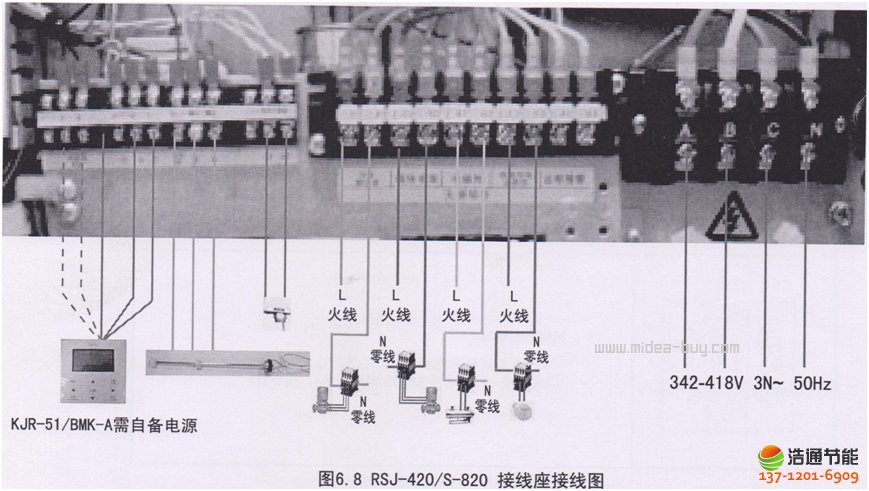

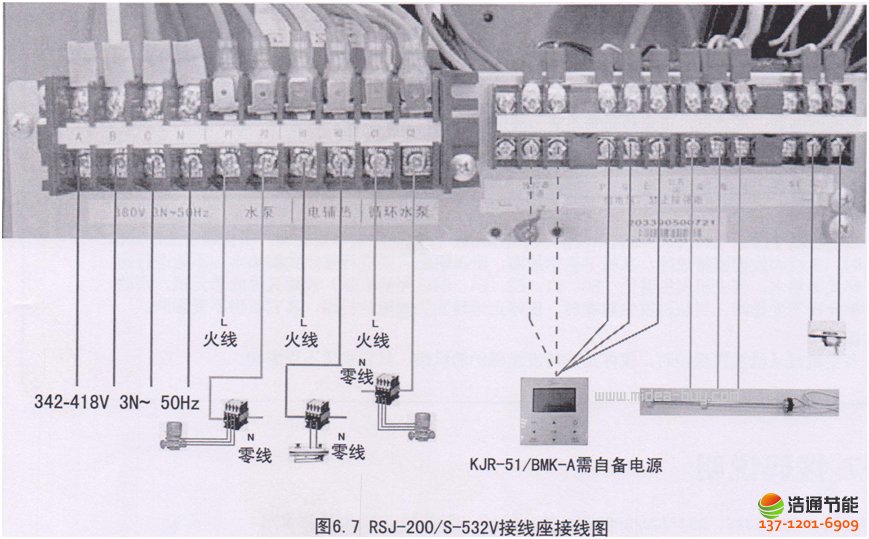

　　6-6、主机接线座接线图(仅供参考)

　　▲注意

　　1、注意电源相序，若相序接反压缩机不启动，同时热水机电控板数码管显示故障代码。更换相序后，再通电，直至数码管不显示故障，压缩机正常启动。

　　2、水流开关、水泵、辅助电加热器只与被设定为0号地址的主机相连且机组只提供无源开关控制信号，不提供220V控制信号，严禁直接驱动负载!

　　3、故障

　　当主机发生E0、E1、E2、E8其中任意-个故障时，所有热水机停止运转;当主机发生E4故障时，主机和线控器报故障，从机不显示故障，所有机组可以进行直热式制热水，不能进行循环式制热水;当主机发生其他(E0、E1、E2、E4、E8以外的故障)故障。停此单元机，别的单元机不受影响;当从机发生故障时，仅停止运转发生故障的机组，其它机组不受影响。

　　4、保护

　　当主机或从机发生保护时，仅停止运转发生保护的机组，其它机组不受影响。

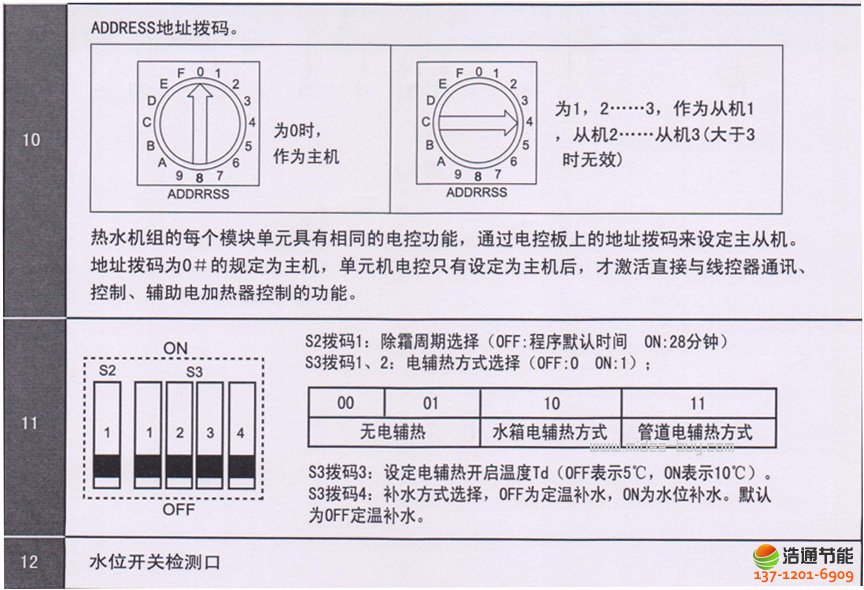

　　6-7、拨码说明

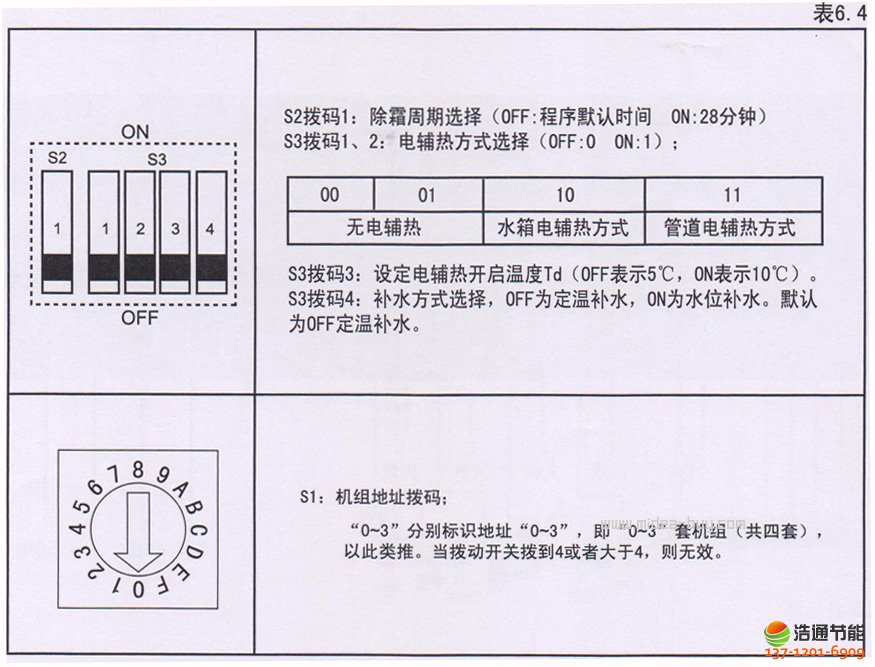

　　6-7-1 RSJ-120-532V、RSJ-200/S-532V、RSJ-420/S-820机型S2、S3拨码设定。

　　6-8、机组电气控制原理图

　　图6.7各部位具体说明：

　　表6.5

序号	具体说明
0	通信端口（故障代码E2）
1	系统低压保护（故障代码P0）
2	系统高压保护（故障代码P1）
3	水箱（水池）温度传感器（故障代码E4），仅主机有效，从机无效
4	出水温度传感器接口（故障代码E3）
5	进水温度传感器接口（故障代码Ed）
6	排气温度传感器接口（故障代码EA）
7	回气温度传感器接口（故障代码E9）
8	电子锁
	电子锁指示灯说明	绿灯	电源指示灯
		红灯	红灯亮时为加锁状态
		红灯	红灯灭时为解锁状态
9	T3，换热盘管进口温度传感器接口（故障代码E5）
	T4，环境温度温度传感器接口（故障代码E6）

13	压缩机电流检测端口，(故障代码P2)部分机型外接互感器
14	显示数码管
15	电源输入(三相机型对应故障代码El)。 注意：电源的缺、错相只在上电初期检测，机组运行过程中不再检测。
16	变压器输入，220V交流电。
17	压缩机控制端口
18	四通阀控制电源
19	风机高、低风
20	进水电磁阀控制端口
21	曲轴箱电加热带控制端口
22	SV5电磁阀控制
23	进水水泵控制
24	左侧：循环水泵控制
	右侧：辅助电加热控制 注意：只提供开关信号，不提供电源信号
25	左侧：防冻电加热带控制；右侧：远程报警信号输出(只提供无源开关信号，不提供电源信号)
26	左侧：CHECK，点检键用于点检机组运行状态 右侧：FORCE，强制键特殊功能强制退出
27	电子膨胀阀接口
28	温水阀接口
29	变压器输出接口
30	线控器电源接口
31	远程控制端口
32	进水压力检测 靶流开关接口。(故障代码E8)

　　7、机组试运行

　　7-1试运行前需检查的事项

表7.1

　　7-2、试运行时

　　开机前请使用“调试补水”功能给水箱补水。

　　补水完成后，用线控器控制热水机机组运行请按照下列各项内容进行检查：

　　(若有故障，请按机组说明书所阐述的故障及其原因，并予以排除)

　　表7.2

　　表7.3

　　进入“调试补水”的方法：

　　1、长按“点检键”3秒，此时数码管显示“0”并以2Hz的频率闪烁，表示已经进入功能选择状态;

　　2、短按点检键，数码管会依次显示到每-个功能对应的序号，当数码管显示为11时，停止操作(11对应的功能为“调试补水”);

　　3、5秒后，数码管会以1Hz的频率闪烁，表示此时已经进入调试补水功能。

　　7-3、机组运行模式说明

　　7-3-1、机组有多种运行模式，在不同的环境温度下会运行不同的模式。

　　1)当环境温度高于12℃时：

　　机组可以运行直热式制热水模式和循环式制热水模式。

　　水位低于设定水位时，机组会运行直热式制热水，直到水箱内水位达到设定水位值。

　　当水位达到或高过设定水位时，则切换为循环式制热水，此时，机组会根据水箱温度对机组的启停进行控制。

　　注意：当机组接收到线控器发来的强制循环加热命令后，不管当前的水位是多少，都会强制进入循环制热水模式，直到满足循环式制热水的退出条件自动退出或强制退出。

　　2)当环境温度低于12℃时：

　　机组可以运行循环式制热水模式和补水模式。

　　当水温低于设定温度时，机组运行循环式制热水。

　　补水模式有定水温补水和定水位补水方两种，补水模式优先于循环式制热水模式，当满足补水条件时，机组会中断循环式制热水，进入补水模式，直到补水完成，然后再切换回循环式制热水模式。

　　1、定水温补水：一种优先保证供水温度的补水方式，采用这种补水方式，可以保证水箱内的水温会-直满足使用要求，但不能保证水箱内的水位。

　　2、定水位补水：一种优先保证水箱内水位高度的补水方式，采用这种补水方式，可以保证水箱内的水位处于有水状态，但不能保证水箱内的温度能满足使用要求。

　　这两种补水模式可以通过主板上的拨码进行切换(详细操作见说明书拨码说明部分)。

　　8 、常见故障及处理方法

　　8-1 、机组故障及其原因

　　当发生如下情况，在申报维修服务之前，请参照下表解决。

表8.1

　　当发生如下情况，请联系当地的美的客服中心解决。

　表8-2

　　8-2、线控器的故障及其原因

　　8-2-1、故障信息及代码

　　如机组在不正常的情况下运行，控制板、线控器上都显示故障保护代码，并且线控器上的指示灯会以5Hz的频率闪烁，其主要显示代码如下表：

　　表8-3

　　▲注意

　　同-故障在两小时内连续出现了三次则机组不再启动，并显示故障(PF、LA、Pb除外)

　　8-2-2、点检显示

　　1)通过控制板上的点检按钮，可以观察到机组的运行状态，方便工程技术人员维护。

　　正常显示的内容：

　　A、待机而且没有故障、保护的情况下主机显示T5，从机显示本机地址。

　　B、主机在有T5的情况下，显示Tx温度，没有T5或T5故障则显示故障，从机显示T1温度。

　　具体点检显示内容如下表所示：

表8-4

　　9、日常维护与清洗

　　1)机组内所有安全保护装置均在产品出厂前设定好，用户切勿自行调整或去除，以免造成机组损坏。

　　2)机组首次开机运行或切断电源长时间停机(-天以上)后下-次开机时，应提前接通机组的供电电源，以保证12小时以上的预热时间，避免压缩机启动带来的损坏。

　　3)机组上请勿堆放杂物，四周应保持干燥清洁及通风良好。换热器上积灰严重时应及时清理，以免影响机组性能或导致机组保护停机。

　　4)定期清理水系统中的过滤器，避免水系统堵塞引起机组保护或损坏，并经常检查水系统补水装置是否正常。

　　5)冬季环境温度在0℃以下时，请做好可靠的防冻措施，正常使用期间不允许断电(断电会导致机组不能正常运行防冻结功能)。如果长时间不使用时请务必将系统内的水彻底排空。

　　6)机组长期不用时除了应排除机组及管道系统中的水外，还应打开水箱上的放水堵头，排出水箱内的水，防止机组冻裂。

　　7)请勿人为频繁开停机组，请勿在机组运行时人为随意关断水系统手动调节阀。

　　8)经常检查机组的各个部件的工作情况，同时检查机组内部管路接头和制冷剂高低压检测口处是否有油污，确保机组制冷剂无泄漏。

　　9)机组出现故障，用户无法解决时，请及时与美的客服中心联系，以便及时派人维修。

　　10)漏电保护开关点检。

　　11)电控盒上的漏电流动作保护器运行一段时期(一般为一个月)后，需在闭合通电状态下按动试验按钮，检查漏电流动作保护器性能是否正常可靠(每按一次试验按钮，漏电流动作保护器均应分断一次)，若不正常时经检查未发现事故原因时，允许试送电一次，如不动作，应查明原因找出故障，必要时对其进行动作特性试验，经检查确认为漏电流动作保护器本身发生故障，应及时更换或维修。

　　12)长期运行后，水侧换热器传热表面会沉积碳酸钙或其它矿物质，这些物质在传热表面结垢较多时，会影响传热性能而导致耗电增加、排气压力过高(或吸气压力过低)。可采用甲酸、柠檬酸、醋酸等有机酸清洗。

　　禁止用含氯酸或氟化物的清洁药剂，因水侧换热器的材料是不锈钢或铜，容易被其腐蚀，导致冷媒泄漏。

　　13)长期运行后，水位开关表面会沉积碳酸钙或其它矿物质，导致水位开关动作失灵，水位显示不准确，机组运行状态紊乱，需要定期对水位开关进行清洗除垢。

　　建议工程上选择安装日本NT原装进口磁化器以达到防垢除垢、防锈除锈及灭菌等效果，该产品采用特殊高性能永久磁石，耐温达l20℃，纯物理方式防垢除垢，不用化学药剂，无需电源，免维护保养，运行成本为零，使用寿命为20年。该品牌磁化器经工厂实验室长期试验观察发现应用于热泵热水系统防垢性能优越，并可令已结垢加热器表面垢层变得松软易有效去除。

　　14)水质较差的地方，建议在进水口处增加水过滤装置和水软化装置。

　　▲注意

　　·清洁水侧换热器须由专业人士进行。请与当地美的客服联系。

　　·在使用清洁药剂后，用干净水清洁水管以及热交换器，进行水处理以防水系统被腐蚀或清洁后水垢再吸附。

　　·使用清洁药剂的情况下，根据污垢沉积情况调节清洁药剂的浓度、清洁时间和温度。

　　·在完成用酸洗清洁后，需对废液进行中和处理，处理后的废液需联系有关公司进行废液处理。

　　·清洁药剂和中和药剂对眼睛、皮肤、鼻粘膜等有腐蚀作用，因此在清洁过程中必须使用保护装置(如护镜、保护手套、保护面具、保护鞋等)以防止吸入或接触药剂。

　　10、机组规格参数（具体参数详见网站各型号空气能热泵参数）

　　·机组的制热量是在室外干球/湿球温度为20℃/15℃，机组进水温度15℃，出水温度55℃的标准环境下测出;实际制热量会随室外环境温度和相对湿度的变化而增大或减小。

　　·机组的噪音是在半消声噪音实验室中按相应国家的标要求测出，误差为±3dB(A)。

　　·若因产品改良而发生规格改变，则以实际机组上铭牌参数为准。
