美的空气能热水器工程实例——东莞某宾馆热水工程简介
来源：美的空气能 Www.Midea-Buy.Com时间：2014-09-17
美的空气能热水器工程实例——东莞某宾馆热水工程简介
1、东莞某宾馆美的空气能热水器工程概况
(1)项目现状及参数：
某三星级宾馆客房提供热水，根据甲方提供的数据，现有168套客房，高峰期时约250人。该项目位于广东佛山市。
本方案须考虑产热水设备、贮水设备、自控电气系统、管道动力系统及其之间的管道连接。
(2)气象资料：
根据国家气象中心统计40年气象资料，佛山市气象资料：室外年平均气温22.7℃，年平均水温20。C。最冷月平均气温l3.2℃。冬季三个月的平均水温16℃。
2、东莞某宾馆美的空气能热水器工程设计标准依据
(1)ISBN 7-5025—4488—7/x·296《建筑小区给水排水工艺》
(2)ISBN 7-5084-1943-X《给水排水工程》
(3)GB50015-2003《建筑给水排水设计规范》
(4)甲方提供的原始数据及设备参数要求，佛山地区气象资料。
3、东莞某宾馆美的空气能热水器工程设计参数依据
《建筑小区给水排水工艺》第八章第一节<建筑小区用热水设备和用热水有关参数>，根据水温、卫生洁具完善程度、热水供应时间、气候条件和生活习惯等确定集中供应热水时的热水用量。
4、东莞某宾馆美的空气能热水器工程热水日用量计算
客房平均每人每次热水用量是120—160L/人·日。本工程考虑热源富裕量，经综合评估选择为140L/人·日(次)，共需热水为：250人×140L/人·日=35000L/日。本项目需用55℃的热水量为35吨/天。
5、东莞某宾馆美的空气能热水器工程主机选择
(1)根据现场实际情况和计算数值初步决定选用RSJ-380/S-820-B。此机组在佛山年平均气温下的产热水量为1.05T/H，该机组在佛山最冷月的环境条件下每小时生产0.8T热水。
(2)机组台数计算(设计要求每台机组在平均标准工况下每天工作不超过14小时，最不利的工况下每天工作不超过l8小时，假设机组平均每天运行12小时)：n=35÷1.05÷12=2.8(台)则选用3台RSJ-380/S-820-B空气能热泵中央热水机组。
(3)校核冬天产水量：M2=0.8×3×18=43.2，则M2≥35，可3台机组可以满足冬天使用。
6、东莞某宾馆美的空气能热水器工程贮水箱的选择
现总用水量为35000L/天。
高峰用水量时间3～4小时
(1)高峰时期每小时的水量：
Qr=k*Q 总/24
Qr=5.61*35/24=8.18(吨)
(2)高峰时期总用水量：
Q高峰=4*Qr(假定高峰用水时间为4小时)
Q高峰=4*8.18=32.7(吨)
(3)水箱的有效容量Q(高水位以下总容量为有效容量)：
Q容量=Q高峰-4*Q机组
Q容量=32.7-4*(3*0.8)=23.1(吨)
(4)建议采用23吨贮水箱(根据工程情况决定是否分成几个小水箱)。
(5)贮水箱材料相关(推荐.非标准)：
①内箱：不锈钢板：
②保温层：5CM厚聚安脂发泡;
③外护层：不锈钢：
④贮水箱支架材料：槽钢或工字钢。
注意：贮水箱放置必须考虑建筑物承重。

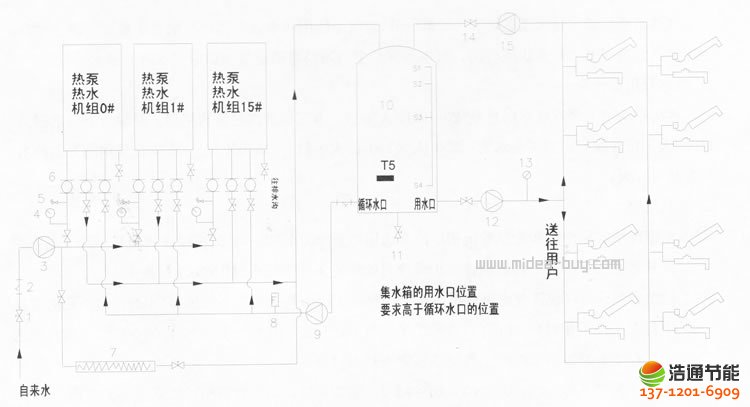

7、东莞某宾馆美的空气能热水器工程系统方案简图(不配电辅7)
美的空气能热水器热泵热水机组最多可并联16台
1、截止阀 2、过滤器 3、进水泵 4、压力表 5、自动排气阀 6、软接 7、辅助电加热(用户选用) 8、水流开关 9、循环水泵 10、集水箱 11、集水箱清洗阀 12、用水泵 13、压力开关并联水流开关 14、水箱感温包 15、四段水位开关。
