　　美的空气能热泵水位开关、防益流开关、水箱温度传感器安装规范

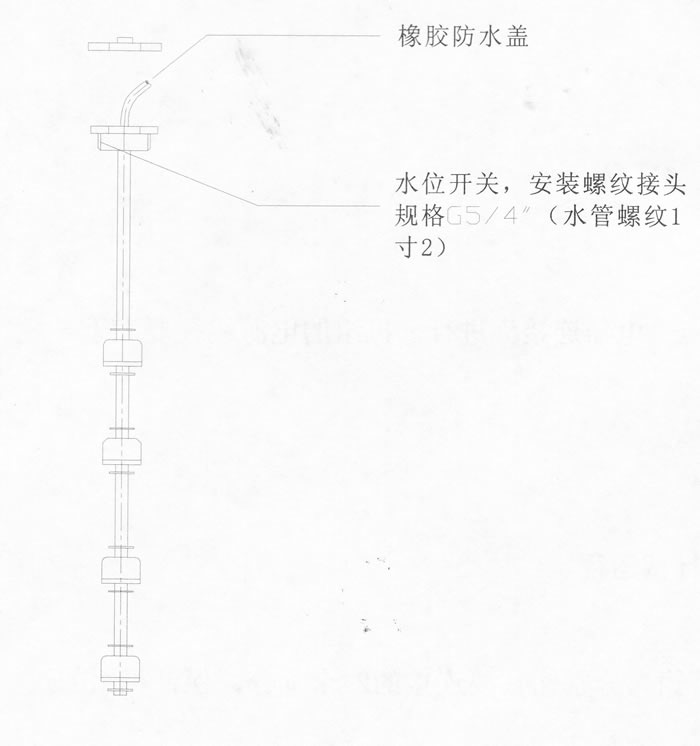

　　1、美的空气能热泵新水位开关将安装螺头加大为G5/4”(水管螺纹1寸2)，并增加防水用的橡胶防水盖如下示意图;

　　注：橡胶防水盖到货时已经装在水位开关上

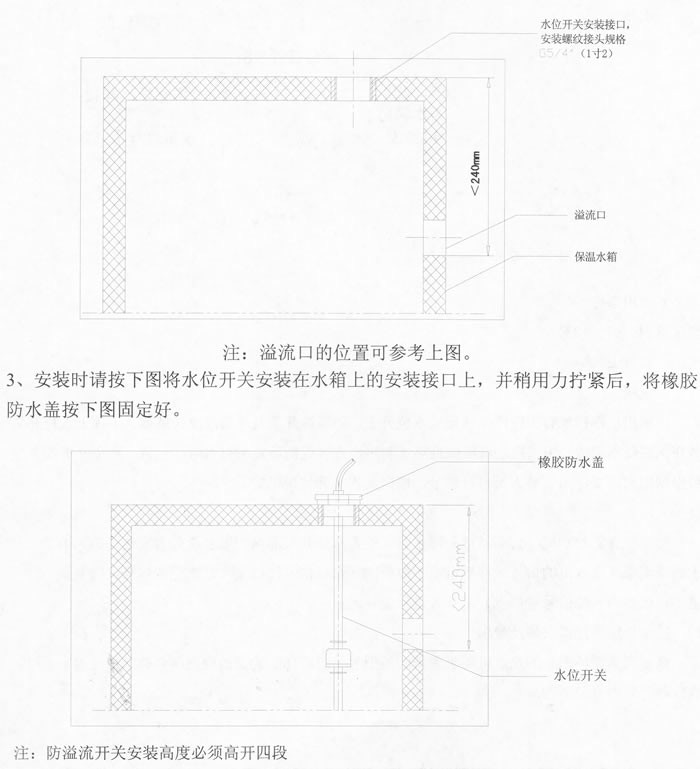

　　2、美的空气能热泵工程定制水箱时需按下图要求在水箱顶部制作水位开关安装接口;

　　注：美的空气能热泵溢流口的位置可参考上图

　　3、美的空气能热泵安装时请按下图将水位开关安装在水箱上的安装接口上，并稍用力拧紧后，将橡胶防水盖按下图固定好。

　　(1)美的空气能热泵开关安装在水箱上的安装接口

　　注：防溢流开关安装高度必须高开四段

　　(2)美的空气能热泵使用条件

　　温度范围：-7～43℃

　　电压：220V±10%

　　(3)美的空气能热泵说明

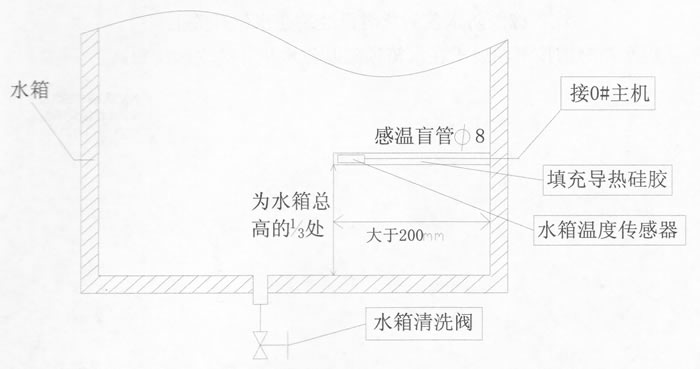

　　机组出厂都标配有上图所示四段式水位开关、防溢流开关及水箱温度传感器。工程上水位开关装在保温储水箱内，用以控制机组以直热式制热水方式或循环式制热水方式运行。水位开关的高度可根据用户需要，由安装人员白行调节，根据工程实际情况确定。

　　(4)美的空气能热泵注意

　　美的空气能热泵热水机有定时功能，自动运行和停止时，检查水位开关的高、低水位是否安装正确，有无装反现象(高水位的信号线接到机组主控板的低水位信号接口上，低水位的信号线接到机组主控板的高水位信号接口上)，是否正常工作。

编辑：美的热泵
