　　美的空气能热水器循环系列产品型号及规格参数表

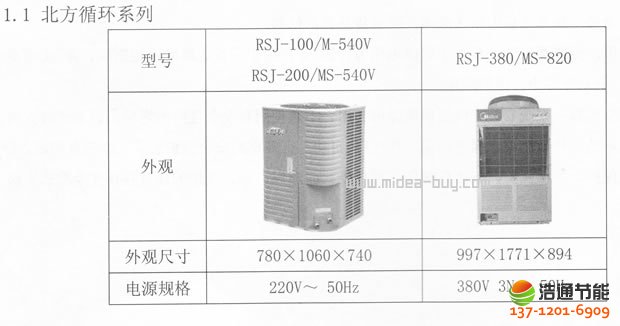

　　1.1、美的空气能热水器北方循环系列产品型号一览表

　　1.2、美的空气能热水器北方循环系列产品规格参数表

型号	RSJ-380/MS-820	RSJ-200/MS-540V	RSJ-100/M-540V
制热量KW	36.8	19	9.5
额定功率	8.5	4.2	2.3 5
额定电流	1 5	4.2	2.35
水流量1 03／h	6.8	3.4	1.7
最大输入功率	12	6	3.5
最大输入电流	22	10.5	16
电源规格	380V 3N～50Hz		220V～50Hz
运行控制	可手动自动开机，有多重保护和故障报警功能等
制冷剂种类	R22
制冷剂填充量	63009	35009	23009
出水温度℃	50(默认)、22—55可调
循环进水管管径(mm)	32	32	25
循环出水管管径(mm)	32	32	25
水系统最高承压Mpa	1.0
室外风机出风方向	670×1	360×1	230×1
室外风机出风方向	顶出风
机组宽度mm	997	780	780
机组高度mm	1771	1060	1060
机组深度mill	894	740	740
机组净质量Kg	285	145	119
系统水阻(Kpa)	110	80	40
注：以上数据仅供参考，如有更新请以铭牌标志参考为准。机组制热量在室外干球/湿球温度为20℃/15。C，初始水温15。C，终止水温5 5℃的标准环境下测试得出。实际使用时务必保证机组的水流量．过大或过小的水流量均会不同程度地影响机组的正常使用和使用寿命.

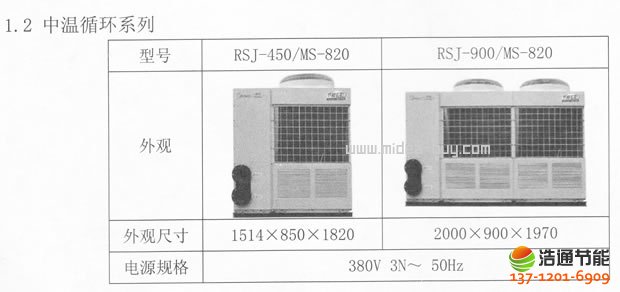

　　2.1、美的空气能热水器中温循环系列产品型号一览表

　　2.2、美的空气能热水器中温循环系列产品规格参数表

型号				RSJ-450/MS-820	RSJ-900/MS-820
	kW			45	90
制热水热量	103kCa/h			38.7	77.4
	kW			35	70
制冷量	103kCa/h			25.8	51.6
	kW			4 5	90
制热量	103kCa/h			27.5	55
制热水消耗功率	kW			10.9	21.8
制冷消耗功率	kW			10	20
制热消耗功率	kW			9.8	19.6
制热水电流	A		17.5			35.O
水流量	103/h		78			16.0
最大输入功率	kW		14.7			27.2
最大输入电流	A		23.6			45.6
电源规格			380V3N～50Hz
运行控制			线控器控制，可手动、自动开关机，有多重保护和故障报警功能
制冷剂种类			R22
制冷剂填充量		kg	4×2				4×4
水侧换热器形式			钎焊式不锈钢板式换热器
水阻力损失		kPa	36
进出水管管径(mm)			133
水系统最高承压		MPa	1.O
空气侧换热器形式			翅片盘管式
风量		m3／7h	12000				24000
室外风机出风方向			顶出风
机组长度		mm	1514				2492
机组宽度		mm	850				850
机组高度		mm	1820				1820
包装尺寸		长宽高(mm)	1580×2015×995				2575×2015×995
注：以上数据是按GB/T2 1362-2008名义工况下测得。名义工况制热水模式：初始水温15℃，加热停止温度55。C，环境温度干球/湿球为20℃/15℃。名义工况制冷模式：冷冻水进/出水温度l 2℃/7℃，冷凝器进风温度35℃。名义工况制热模式：热水进/出水温度40℃/45℃，冷凝器进风温度DB/WB：7/6℃。本公司不提供辅助电加热器，必要时，用户可参考相关资料选型。
