美的空气能热泵维修案例分析——开机调试漏电开关一合闸就跳

　　（美的空气能热水器、美的空气源热泵）美的空气能热泵维修案例分析——开机调试漏电开关一合闸就跳

　　某工程2台RSJ-200/S-540V美的空气能热泵热水机组并联安装，开机调试时，外部电源漏电开关一合闸就跳，且美的空气能热泵热水机组电控盒内漏电开关也同时跳闸。

　　原因分析：初步判断接线错误。美的空气能热泵机组出厂前都有运行测试过，故暂可排除热泵机组内部接线错误。重点检查从美的空气能热泵机组到外部电源的接线部分。经检查发现外部电源漏电开关接线有两处错误之处。如下：

　　1、零线没有从漏电开关输出端接出。

　　2、从机零线跟主机零线接出，没有经过从机漏电开关。

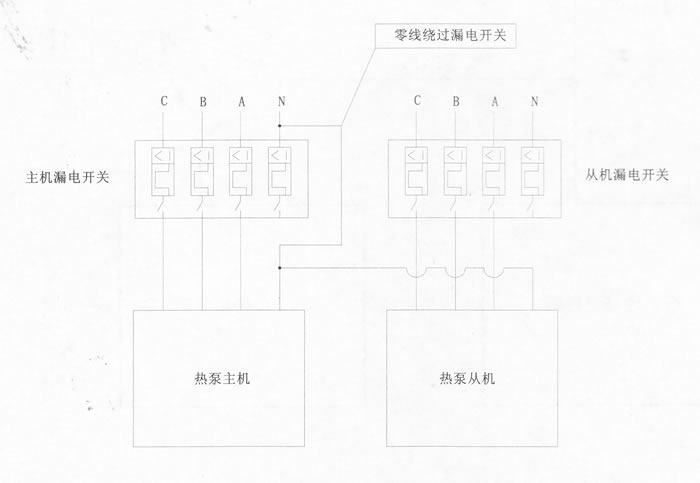

　　美的空气能热泵热水器电源线路错误接法：

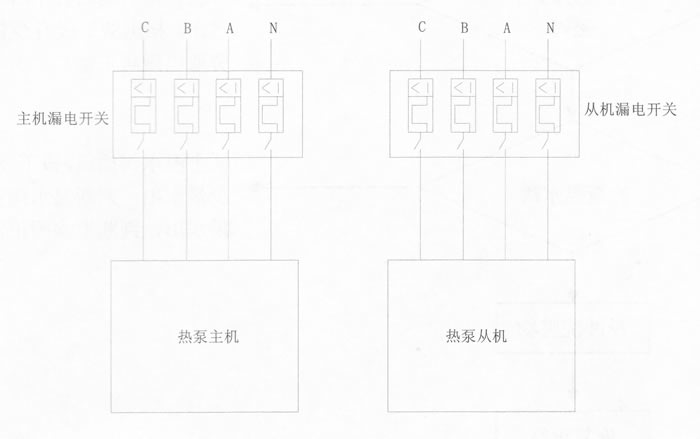

　　美的空气能热泵热水器电源线路正确接法：

编辑：美的热泵
