美的空气能中标东莞嘉盛照明科技有限公司(莹辉集团)40吨热水工程项目 -【美的空气能】

东莞嘉盛照明科技有限公司(莹辉集团)40吨空气能热水工程概图

东莞嘉盛照明科技有限公司(莹辉集团)40吨空气能热水工程热泵冷气利用

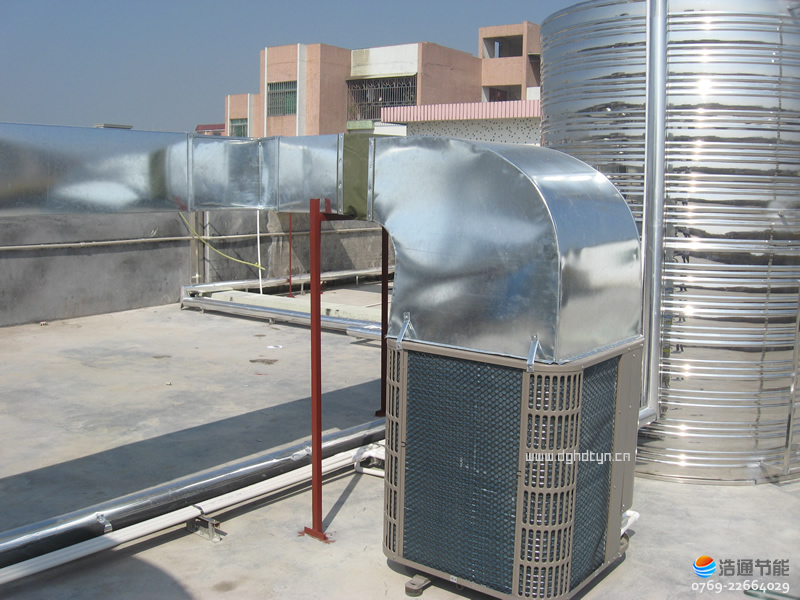

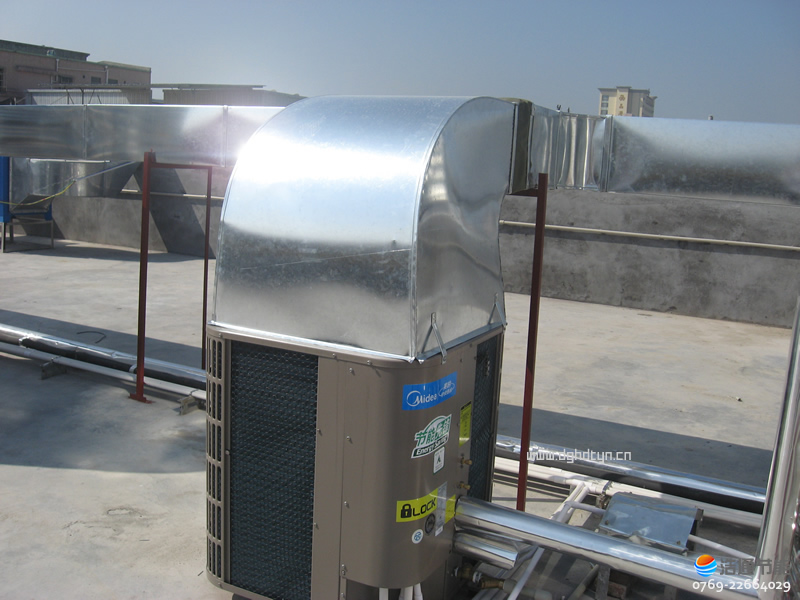

东莞嘉盛照明科技有限公司(莹辉集团)40吨空气能热水工程中的热泵主机安装示意图

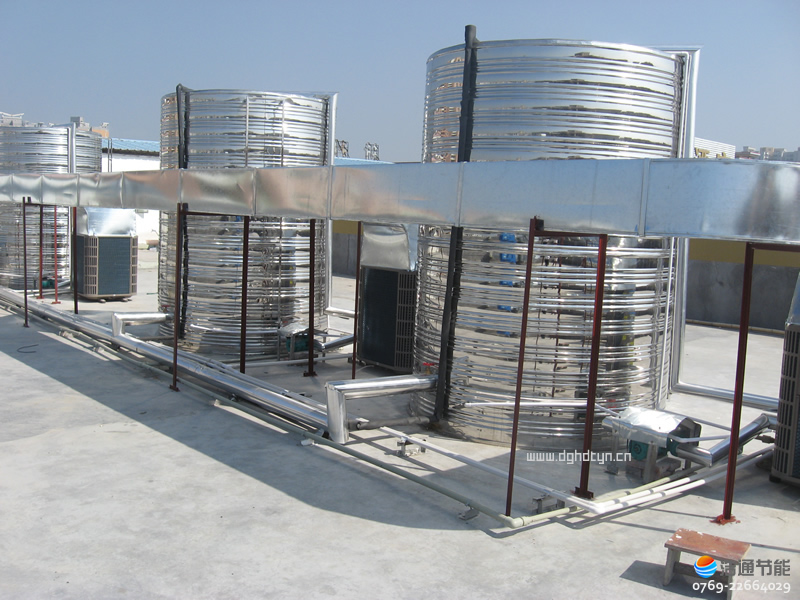

东莞嘉盛照明科技有限公司(莹辉集团)40吨空气能热水工程中7个保温水箱安装效果图

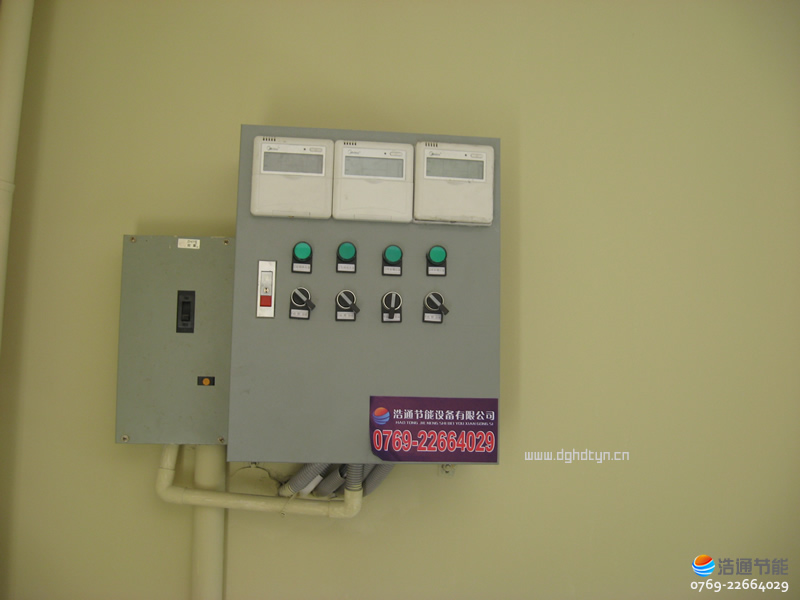

东莞嘉盛照明科技有限公司(莹辉集团)40吨空气能热水工程整个控制系统控制箱

　　东莞嘉盛照明科技有限公司(莹辉集团)40吨空气能热水工程价格一览表及说明

序号	项目	方案配置	工程总价 (不含税价)
1	现有4台旧空气能更换成4台美的RSJ-380/S-820（10P）空气能热水器	美的RSJ-380/S-820高温直热+循环热水机4台，及相关配套设施。保温水箱利用现有	￥元

　　东莞嘉盛照明科技有限公司(莹辉集团)40吨空气能热水工程说明：
　　1、本报价为中央热水系统全包工程价，含材料费、运费、安装费、培训费、设计费等全部甲方要求内容。
　　2、工程内容包括：热泵机组、储热水箱及底座、循环装置、热水管、冷水管、各项支承基础、全自动控制装置等甲方要求项目。
　　3、本方案预算不包含电控箱前电源线及楼层冷热水管道。
　　4、热泵热水机组采用广东美的中央空调设备有限公司生产的RSJ-380/S-820型热泵热水器。
　　5、所有水泵均选用德国威乐、广东凌霄水泵。
　　6、系统符合环保、消防要求，具备漏电保护装置。
　　7、系统全自动控制兼人工控制，具备自动进补冷水、全天候定温供热水功能。
　　8、热泵热水器系统安装不损坏楼面，利用底座来分散其重量，以满足楼层承载能力。
　　9、不锈钢板采用日本304/2B;仪表选用国产或进口优质产品。

　　美的空气能中标东莞嘉盛照明科技有限公司(莹辉集团)40吨热水工程项目
　　东莞嘉盛照明科技有限公司(莹辉集团)40吨空气能热水工程方案设计
　　一、美的空气能热泵热水系统设计室外计算参数:
　　1、夏季室外计算干球温度:24℃，夏季室外计算湿球温度:18℃;
　　2、冬季室外计算干球温度:7℃，冬季室外计算干球温度:6℃;
　　3、东莞气象参数：
　　全年平均气温------------------------------------23.3℃;
　　夏季最高气温(7、8月)--------------------------36.6℃;
　　冬季最低气温(1月)-----------------------------5℃;
　　4、东莞自来水最低温度为7℃，年平均自来水温度20℃。
　　二、设计依据：
　　1.《给排水设计手册》中国建筑工业出版社，1988年第一版。
　　2.《采暖与卫生工程施工及验收规范》GBJ242--82
　　3.《建筑采暖卫生与煤气工程质量检验评定标准》GBJ302--88
　　4.《工业管道工程施工及验收规范》GBJ50235—97
　　5.《安装工程质量检验评定手册》1990年第一版。
　　6.《管道工程安装手册》1987年第一版。
　　三、东莞嘉盛照明科技有限公司(莹辉集团)40吨空气能热水工程方案

设计参数项目内容	员工宿舍
设计参数项目内容	空气能热水机
用水方式	桶提用水
用水人数	1000人
人均用热水量	40KG/人
用水时间	定时供热水
日用热水量	40吨
主机配置	美的RSJ-380/S-820高温直热循环热水机4台
保温水箱配置	现有不锈钢保温水箱7个共40吨

　　三、东莞嘉盛照明科技有限公司(莹辉集团)40吨空气能热水工程工程主要材料说明
　　1、水箱(包括水箱、保温、水箱支架等)

序号	项目名称	规格或型号	品牌或材质
1	热水箱	8m³	内δ0.8㎜进口304/2B不锈钢制作
2	保温		50㎜聚鞍酯发泡保温

　　2、补水装置

序号	项目名称	规格或型号	品牌或材质
1	yle="height:19px;width:141px;"> 缺水保护自动液位控制器	EV3	中美合资深圳华丽电器产品

　　3、电控装置(包括漏电开关、温度控制器、交流接触器等)

序号	y 项目名称	规格或型号	品牌或材质
1	yl 漏电开关	DZ47CE-63-40	正泰电器产品
2	微电脑二路时控开关	LT233A	中美合资深圳华丽电器产品
3	y交流接触器	CJX系列	正泰电器产品
4	微电脑温度控制器	ylLC-200A	中美合资深圳华丽电器产品
5	指示灯	yle Φ25	长江电器产品
6	钮开关	yle="h Φ25	日本松下产品
7	选择开关	Φ25	日本松下产品

　　4、管道及保温

序号	项目名称	规格或型号	品牌或材质
1	管道		联深牌优质PP-R管
2	管件		联深牌优质PP-R管件
3	阀门		宁波产铜阀门
4	管道保温	EPS	聚氨脂泡沫管套保温、δ0.2mm高光洁度铝合金外包装
